该系列产品已通过德国TUV莱茵认证、UL认证和ROHS&REACH产品认证。
该系列直放式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
优势特征：
· 低插入损耗
· 低功耗
· 小体积
· 大测量电流范围
· 抗干扰能力强
应用领域：
· 交流变速传动装置
· 电池应用管理
· 不间断电源（UPS）
· 电焊机电源
· 开关电源
产品种类：

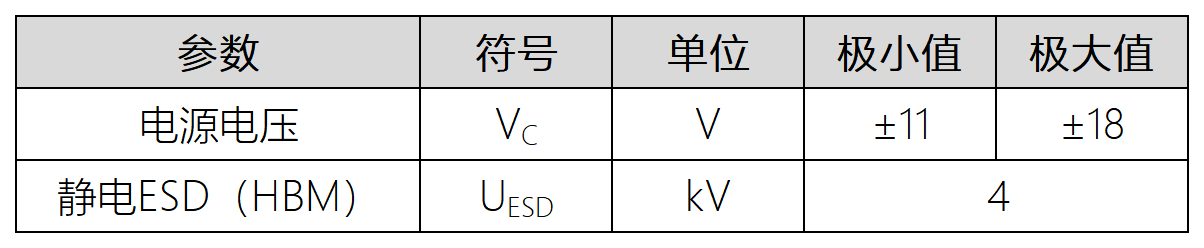

极限参数：

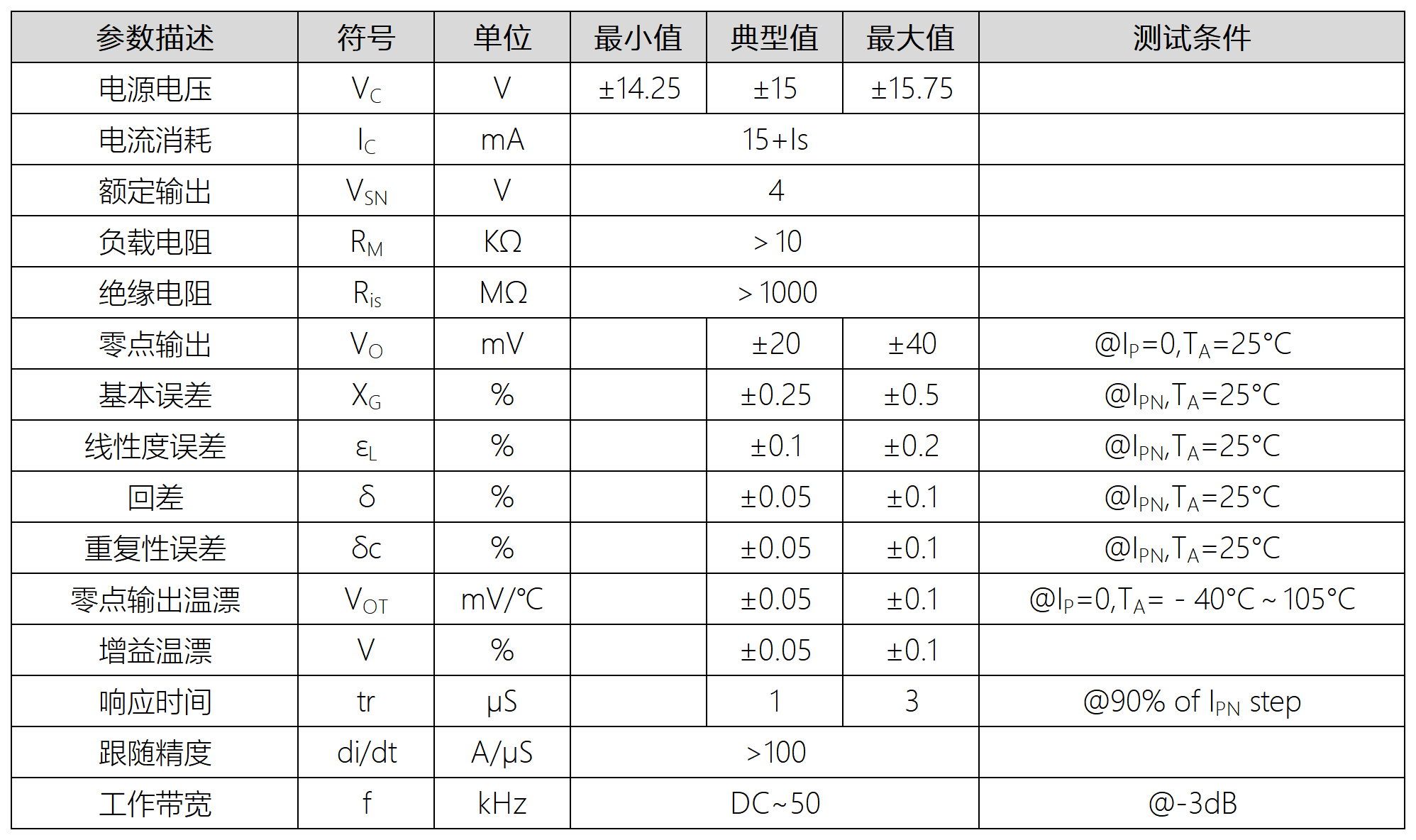

电气特性：
安规特性：
_r__1396-464_c__0b0d16_.png?x-oss-process=style/png_small)
一般特性：
_r__1396-536_c__0a0c13_.png?x-oss-process=style/png_small)
外形尺寸（单位：mm）：

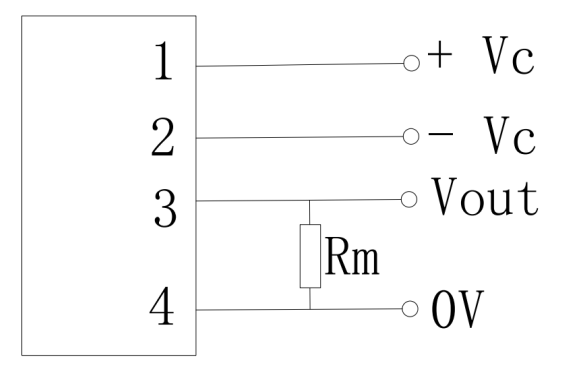

电气连接：
机械特性：
1）安装方式：M4螺栓固定
2）安装扭矩：2.5N·m
3）次边电气连接：4芯连接器
4）穿心孔：10.5mm*20.5mm
备注：
1）VC小于最小值，将导致测量不准确，VC大于最大值，将可能导致测量器件永久失效；
2）电气连接处1-4与外形图中连接器引脚一一对应；
3）电流方向与→方向一致时，直流输出信号为正，反向时，直流输出信号为负；
4）外形图引脚M对应电气链接的Vout
